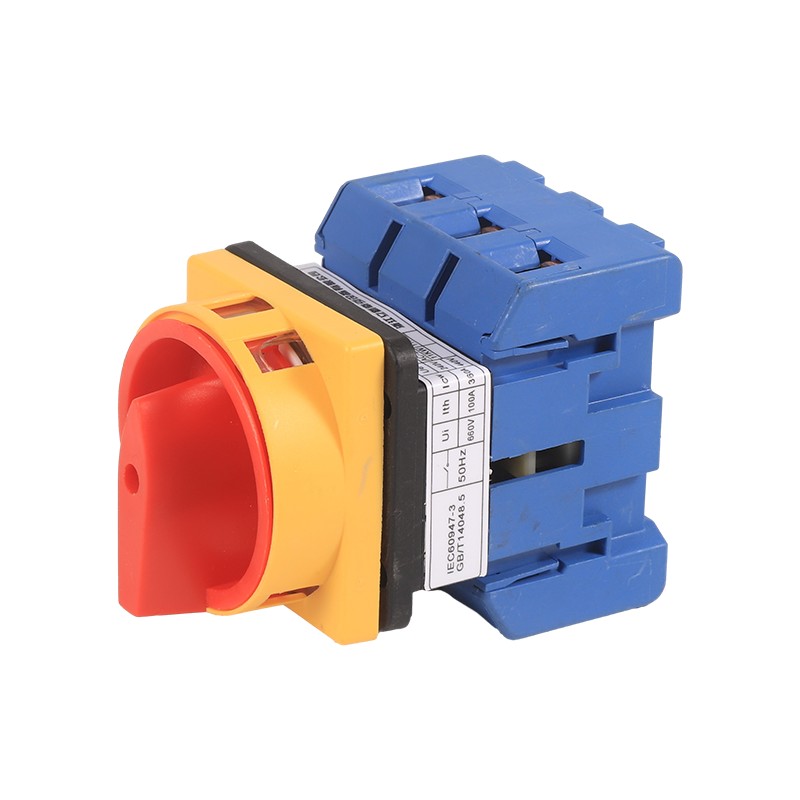

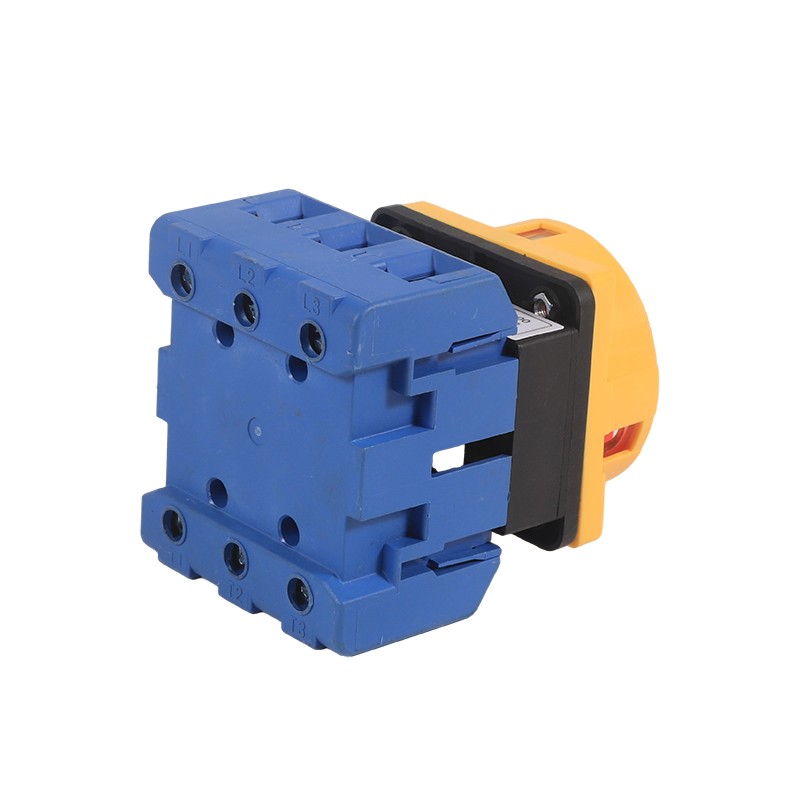

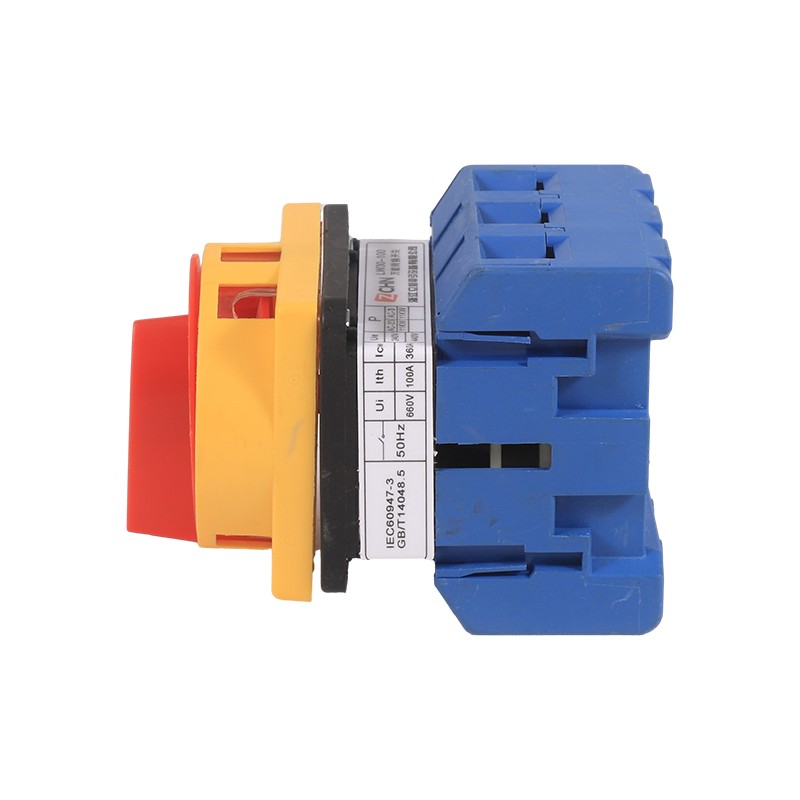

LW30 Series Universal Switch

LW30 Series Universal Switch adalah peranti kawalan elektrik yang mengintegrasikan pelbagai fungsi dan kebolehpercayaan yang tinggi. Ia terutamanya digunakan dalam sistem elektrik perindustrian dan sivil dengan AC 50Hz, voltan operasi yang dinilai 440V dan di bawah, dan dinilai semasa sehingga 100A. Dengan prestasi elektrik dan konsep reka bentuk modular yang sangat baik, produk ini digunakan secara meluas sebagai peranti pensuisan kuasa utama dalam sistem kawalan risiko, unit penghawa dingin pusat, bekalan air dan stesen pam saliran dan adegan lain.

Hantar Pertanyaan

Penerangan Produk

LW30 Switch mempunyai kelebihan saiz kecil, struktur padat, pemilihan bahan yang indah, penebat yang baik, fungsi perlindungan jari, keselamatan dan kebolehpercayaan, anda boleh menambah blok hubungan lain pada blok standard 3-tiang tanpa mengeluarkan suis, jarak penebat suis lebih besar daripada suis lain yang serupa, kelajuan pemecahan cepat, sesuai untuk suis DC.

Siri suis ini mengamalkan struktur komposit plastik kejuruteraan kekuatan tinggi dan bahan sentuhan aloi berkualiti tinggi, dan memaksimumkan penggunaan ruang melalui susun atur hubungan tiga dimensi. Komponen teras mengamalkan sistem hubungan dua kali ganda aloi, dengan reka bentuk paten mekanisme pemecahan cepat, dengan berkesan menghalang penjanaan arka. Produk telah meluluskan pensijilan sistem pengurusan kualiti ISO9001 dan CCC dan pensijilan antarabangsa yang lain. Dengan struktur padatnya, prestasi keselamatan yang sangat baik dan skim konfigurasi yang fleksibel, siri suis ini telah menjadi komponen elektrik penting dalam bangunan pintar, automasi perindustrian dan medan tenaga baru.

Syarat Kerja Load LW30 Load Putuskan Perubahan Over Switch

Keadaan kerja biasa

(1) suhu udara ambien tidak melebihi +40 darjah, dan suhu purata dalam masa 24 jam tidak melebihi 25 ° C;

(2) had bawah suhu udara ambien tidak melebihi -25 ° C

(3) ketinggian lokasi pemasangan tidak melebihi 2000m;

(4) Apabila suhu maksimum adalah +40 ° C, kelembapan relatif udara tidak melebihi 50%. Kelembapan relatif yang lebih tinggi dibenarkan pada suhu yang lebih rendah, seperti 90% pada 20 ° C. Langkah -langkah khas perlu diambil untuk menangani pemeluwapan yang kadang -kadang berlaku akibat perubahan suhu.

Syarat pemasangan

(1) suis dipasang dalam keadaan persekitaran tahap pencemaran 3;

(2) Pasang mengikut arahan yang disediakan oleh kilang.

Klasifikasi

1. Menurut Kategori Penggunaan

(1) AC-23A

(2) AC-3

2. Menurut tahap perlindungan yang disediakan (1) tanpa kotak suis: IP20

(2) dengan kotak suis termoplastik dimeteraikan: IP65

Kod spesifikasi tambahan

Bilangan Tahap: 3 untuk Tahap Ketiga, 4 untuk Tahap Keempat

Kenalan tambahan: 0 tanpa, 1 dengan kenalan tambahan yang dipasang di sebelah

Terminal pertengahan: 0 tanpa, 1 dengan terminal neutral

Terminal tanah: 0 tanpa, 1 dengan terminal tanah

Model produk dan maknanya

LIXIN LW30 Series Load Putuskan Perubahan Lebih Parameter Switch (Spesifikasi)

Spesifikasi model	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Pemanasan semasa yang dipersetujui lth a	25 (20)	32	40	63	80	100
Voltan operasi yang diberi nilai ue v	240 440	240 440	240 440	240 440	240 440	240 440
Nilai nilai le/pe
AC-21A dan/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/kW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/kW	15/4 15/7.5	22/5.5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 dan/kW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
