PENGENALAN Komprehensif Siri LW30 Suis Perubahan Sejagat

LW30 Series Universalsuis perubahanadalah produk berprestasi tinggi yang digunakan secara meluas dalam bidang kawalan elektrik China. Ia dihasilkan oleh banyak syarikat elektrik terkenal, termasuk Brand Changxin, Changjiang Electric dan jenama lain. Dengan struktur padatnya, pelbagai fungsi dan prestasi yang boleh dipercayai, siri produk ini telah menjadi pilihan yang ideal untuk peralatan pengudaraan, sistem penghawa dingin dan kawalan pam air. Berikut adalah pengenalan yang komprehensif kepada siri LW30 dari pelbagai dimensi seperti parameter teknikal, ciri produk, dan bidang aplikasi.

1. Gambaran Keseluruhan Produk dan Parameter Asas

LW30 Series Universalsuis perubahanadalah komponen kawalan elektrik pelbagai tujuan, terutamanya sesuai untuk litar elektrik dengan AC 50Hz, voltan kerja yang diberi nilai di bawah 440V, voltan DC di bawah 240V, dan arus dinilai dari 20A hingga 100A. Produk ini mematuhi Standard Kebangsaan GB14048.3 dan standard antarabangsa IEC60947-3, dan mempunyai pengiktirafan pasaran yang baik dan keserasian antarabangsa.

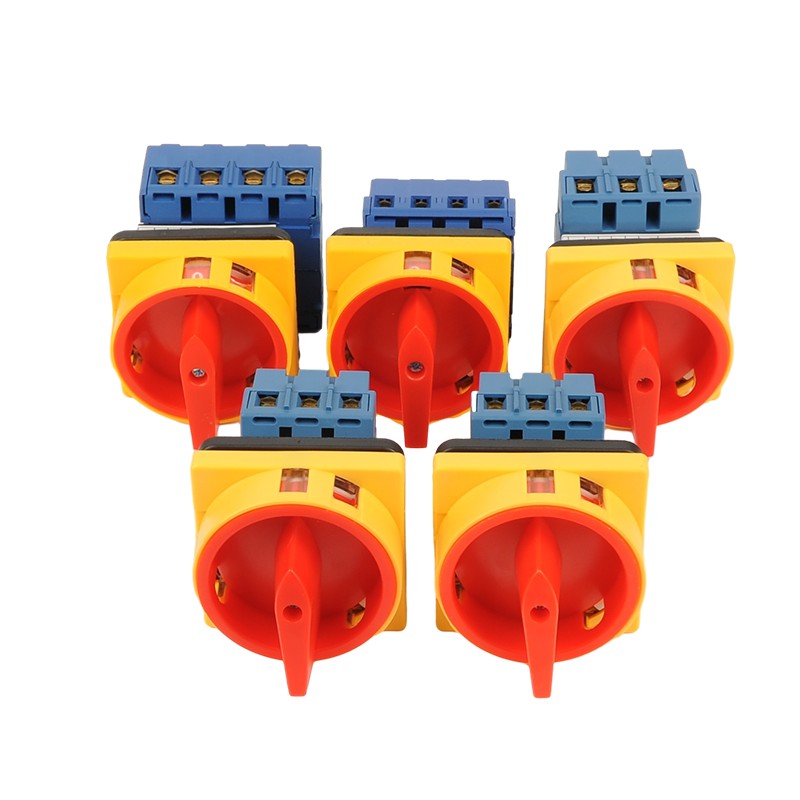

Suis perubahan

Siri produk ini mempunyai pelbagai spesifikasi, termasuk tahap semasa 20A, 25A, 32A, 40A, 63A, 80A dan 100A, yang dapat memenuhi keperluan kawalan beban kuasa yang berlainan. Voltan penebat yang dinilai mencapai 690V, dengan prestasi pengasingan elektrik yang baik. Produk ini menggunakan reka bentuk modular, dan blok hubungan lain boleh ditambah ke blok standard 3-tiang tanpa perlu mengeluarkan seluruh suis, yang sangat meningkatkan kemudahan pemasangan dan penyelenggaraan.

2. Ciri produk dan kelebihan reka bentuk

Siri LW30 suis perubahanMempunyai banyak ciri reka bentuk yang luar biasa dan kelebihan prestasi:

(1) Struktur padat dan saiz kecil: Reka bentuk yang dioptimumkan mengurangkan saiz produk sambil memastikan prestasi, menjadikannya mudah dipasang di ruang yang terhad. Saiz panel mempunyai pelbagai spesifikasi seperti 64 × 64mm bergantung kepada model.

(2) Reka Bentuk Keselamatan Pengawal Jari: Fungsi Pengawal Finger direka khas untuk menghalang jari -jari dari secara tidak sengaja menyentuh bahagian hidup semasa operasi, dengan itu meningkatkan keselamatan penggunaan.

(3) Prestasi elektrik yang sangat baik: Jarak penebat adalah lebih besar daripada suis lain jenis yang sama, dan kelajuan pemotongan adalah pantas, yang sesuai untuk kedua -dua litar AC dan DC.

(4) Mod Operasi Fleksibel: Operasi penukaran produk adalah fleksibel dan menyediakan pelbagai pilihan pemasangan, termasuk pemasangan panel, pemasangan asas, pelekap lubang tunggal dan pemasangan asas dengan kunci pintu, dll.

(5) Reka bentuk kebolehpercayaan yang tinggi: Pemilihan bahan adalah indah, prestasi penebat adalah baik, dan sistem hubungan menggunakan bahan berkualiti tinggi untuk memastikan kebolehpercayaan jangka panjang.

(6) Keupayaan pengembangan modular: Reka bentuk modular membolehkan blok hubungan tambahan ditambah tanpa membongkar suis, yang memudahkan pengembangan sistem dan pelarasan fungsi.

3. Parameter Teknikal

Siri LW30 mempunyai parameter teknikal yang kaya dan komprehensif, dan model yang berbeza dioptimumkan untuk senario aplikasi yang berbeza:

(1) Parameter elektrik yang diberi nilai:

- Voltan penebat yang dinilai: 690V

- Voltan operasi yang dinilai: AC 440V, DC 240V

- Arus Thermal Rated (ITH): 20A hingga 100A

- Arus operasi yang dinilai (LE): 240V/440V

(2) Kapasiti beban:

- Permohonan AC-21A: 20A hingga 100A

- Permohonan AC-22A: 20A hingga 100A

- Permohonan AC-23A: 15A hingga 70A (sepadan dengan kuasa 4kW hingga 37kW)

- Aplikasi AC-3 (Kawalan Motor): 11.7A hingga 57A (sepadan dengan kuasa 3kW hingga 30kW)

(3) Ciri -ciri mekanikal:

- Kekerapan operasi: 120 kali/jam

- Kehidupan Mekanikal: 0.1 × 10 kali

- Kehidupan Elektrik: 0.03 × 10 kali

(4) dimensi pemasangan:

- Dimensi model pemasangan panel: 64 × 42 × 54mm hingga 64 × 70 × 80mm

- Jarak lubang pemasangan: 48 × 48mm

- Diameter lubang pemasangan: φ10mm atau φ4.2mm

(5) Kesesuaian alam sekitar:

- Suhu persekitaran kerja: -5 ℃ hingga +40 ℃

- Suhu purata dalam masa 24 jam tidak melebihi +35 ℃

- Ketinggian tidak melebihi 2000 meter

4. Kawasan Permohonan Utama

Siri LW30 Universalsuis perubahandigunakan secara meluas dalam banyak bidang kerana prestasi yang sangat baik dan kebolehsuaian yang luas:

(1) Sistem HVAC:

- Kawalan suis utama peralatan pengudaraan

- Mod menukar sistem penghawa dingin

- Mula dan hentikan kawalan sistem pam air

(2) Bidang Kawalan Perindustrian:

- Kawalan langsung motor AC kapasiti kecil (maksimum 37kW)

- Peralatan Ujian Suis untuk pemilihan dan menukar litar ujian

- Kawalan Pengukuran Perubahan Tahap bagi Instrumen Pengukur Elektrik

(3) Sistem Pengagihan Kuasa:

- Peralatan pengedaran kuasa kawalan jauh

- peranti pensuisan kuasa untuk merealisasikan penukaran bekalan kuasa utama dan siap sedia

- Suis kawalan litar untuk merealisasikan penukaran pelbagai negeri litar

(4) Acara permohonan khas:

- Model dengan kunci pintu boleh digunakan untuk pengurusan kuasa peralatan penting

- Model pelindung sesuai untuk majlis -majlis dengan keperluan perlindungan tertentu

- Kawalan dan menukar litar DC

5. Panduan Klasifikasi dan Pemilihan Model

Siri LW30 boleh dibahagikan kepada pelbagai model mengikut tahap semasa dan kaedah pemasangan. Pengguna boleh memilih mengikut keperluan sebenar:

(1) Pilih mengikut tahap semasa:

-Permohonan semasa kecil (20A-32A): LW30-20, LW30-25, LW30-32

-Aplikasi semasa sederhana (40A-63A): LW30-40, LW30-63

-Permohonan semasa yang besar (80A-100A): LW30-80, LW30-100

(2) Pilih dengan kaedah pemasangan:

- Jenis pemasangan panel: Sesuai untuk pemasangan panel kabinet kawalan

- Jenis pemasangan asas: boleh dipasang pada kereta api standard 35mm

- Jenis pelekap lubang tunggal: Sesuai untuk majlis -majlis yang terhad

- Jenis pemasangan asas dengan kunci pintu: digunakan pada masa -masa di mana salah operasi perlu dicegah

(3) Pilih mengikut fungsi khas:

- Jenis standard: memenuhi keperluan kawalan asas

- Jenis Perlindungan: Dengan perlindungan pelindung, sesuai untuk persekitaran yang keras

- Jenis yang boleh dikunci: dilengkapi dengan mekanisme padlock untuk mencegah operasi yang tidak dibenarkan

6. Langkah berjaga -jaga untuk pemasangan dan penggunaan

Untuk memastikan operasi suis perubahan siri LW30 yang selamat dan boleh dipercayai, langkah berjaga -jaga berikut harus diambil semasa pemasangan dan penggunaan:

(1) Pemeriksaan pra-pemasangan:

- Sahkan bahawa model suis sepadan dengan beban

- periksa sama ada penampilan suis utuh dan sama ada mekanisme operasi fleksibel

- Periksa sama ada parameter elektrik memenuhi keperluan sistem

(2) Keperluan pemasangan:

- Buka lubang dengan ketat mengikut dimensi produk

- Pastikan permukaan pemasangan rata untuk mengelakkan kepekatan tekanan

- Terminal pendawaian harus dihubungkan dengan kukuh untuk mengelakkan sambungan longgar

(3) Gunakan persekitaran:

- Elakkan menggunakan persekitaran lembap, berdebu atau menghakis

- Suhu ambien tidak boleh melebihi julat produk yang ditentukan

- Periksa status suis dengan kerap dan bersihkan habuk dalam masa

(4) Penyelenggaraan:

- Periksa status kenalan secara berkala dan bersihkan kenalan jika perlu

- Periksa sama ada mekanisme operasi fleksibel dan tambahkan pelincir jika perlu

- Suis yang tidak digunakan untuk masa yang lama harus dikendalikan beberapa kali kerap untuk mengekalkan fleksibiliti mekanisme

Siri LW30 Universalsuis perubahantelah menjadi pilihan penting dalam bidang kawalan perindustrian dengan prestasi komprehensifnya, model yang pelbagai dan kebolehgunaan yang luas. Sama ada kawalan elektrik tradisional atau sistem automasi moden, siri LW30 boleh menyediakan penyelesaian yang boleh dipercayai dan fleksibel. Melalui pemilihan yang munasabah dan pemasangan dan penggunaan yang betul, kelebihan prestasinya boleh digunakan sepenuhnya untuk memberikan jaminan operasi yang selamat dan boleh dipercayai untuk pelbagai sistem kawalan elektrik.
